《建筑施工模板安全技术规范》JGJ162-2008（以下简称规范）的发行，对混凝土结构施工中建筑模板支撑体系的施工技术安全具有积极的指导意义。为使规范内容更全面正确，特别是在模板支撑承载力计算方面更确切，真正起到施工指导作用，本文对规范5.2.5第2条的插销处钢管壁端面承压计算，条文说明中5.2.5[例6]的CH-65型钢支撑的容许设计荷载值的计算，提出异议。

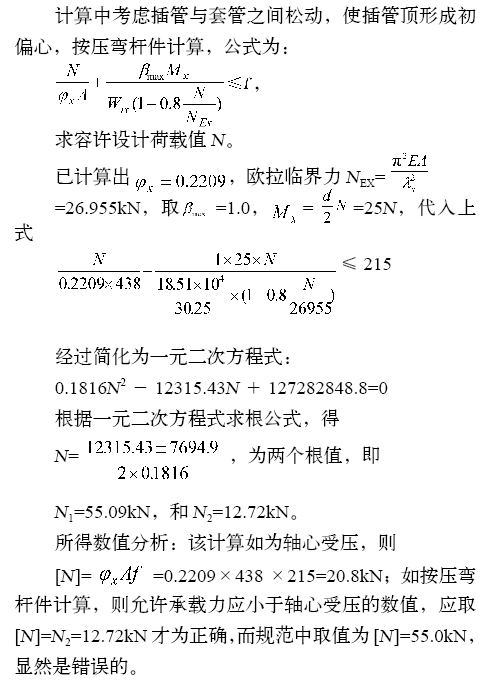

关于CH–65型钢支撑的受压稳定性的容计荷载的计算问题?1

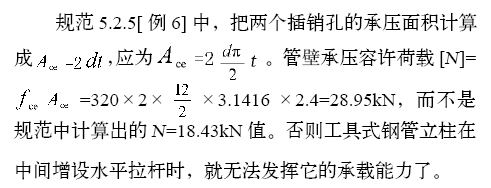

关于插销处钢管壁承压强度的容许荷载的计算问题?2
CH-65型钢支撑容许荷载的确定?3
CH-65型钢支撑受压稳定计算，涉及到四个方面的计算内容：
1）轴心受压稳定计算，得[N]=20.8kN；
2）偏心受压稳定计算，得[N]=12.72 kN；
3）插销抗剪强度计算，得[N]=28.25 kN；
4）插销处钢管壁承压强度计算，得[N]=28.95 kN。
取最小值作为CH-65型钢支撑在最大使用长度时的容许荷载设计值[N]=12.72kN。
关于工具式钢管立柱容许荷载计算的讨论?4

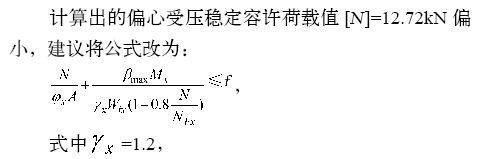

4.1偏心受压稳定计算公式的讨论?
 为混凝土构件的截面抵抗矩塑性影响系数（处于临界状态时），则计算出的[N]=13.44kN，才为轴心受压承载力的65%。它为工具式钢管立柱在最大使用长度，即中间没有水平拉杆时的容许承载力。这适用于普通梁板混凝土施工的支撑体系，立杆间距在1000～1200mm之间来承受施工荷载。
4.2工具式钢管立柱加设中间水平钢管拉杆的容许荷载讨论?
当楼层施工荷载较大，如转换层结构施工等，采用工具式钢管立柱支撑体系时，为充分发挥工具式钢管立柱的承载力，在立柱中间加设水平钢管拉杆，可消除插管顶的初偏心，也能抵顶住偏心受压的附加弯矩（扣件式钢管脚手架，采用扣件连接的水平钢管传给立杆的竖向荷载的偏心值为53mm，立杆通常按轴心受压杆件计算，因为水平钢管拉结能抵顶附加弯矩，为半刚半铰节点）。
尽管在立柱上增加水平拉杆，它的容许荷载值也不能超过插销的抗剪强度和与管壁承压强度所计算出的容许荷载值，[N]=28kN，这为工具式钢管立柱中间设置水平拉杆的最大承载力。
结语?5
1)本文所提出的工具式钢管立柱的容许荷载计算，关系到工具式钢管立柱在工程施工中的支撑体系选择使用的问题，是工程施工中的一件大事。
2) 该规范中一字不谈高大支模的事，这是当前建筑工程施工中的重要施工技术，有很多技术问题待解决及规范化。
3)该规范中，存在一些小问题和用词不当之处。例如5.2.5中第3条，扣件式钢管立柱计算，内容太简单。原文“1）用对接扣件连接的钢管立柱应按单杆轴心受压构件计算，……”，那么立杆顶的传力方式如何考虑，是扣件连接传力，还是用可调顶托传力？公式中计算长度采用纵横向水平拉杆的最大步距来计算合适吗？作为规范缺少系统的科学的内容。又如6.1.9中第4条，“钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接”，此处采用“宜”字较为合适。再如7.1.4条中，“大体积混凝土的拆模时间除应满足混凝土强度要求外，还应使混凝土内外温差降低到25oC以下时方可拆模”，笔者认为25oC是指大体积混凝土保温养护时的控制温度，而不是拆模控制温度，而且25oC的内外温差控制温度是指混凝土的内部温度和混凝土的表面温度之差。而大体积混凝土的拆模控制温度，是指混凝土的内部温度与大气温度之差，比25oC要求的小得多，这是两个概念问题
|
